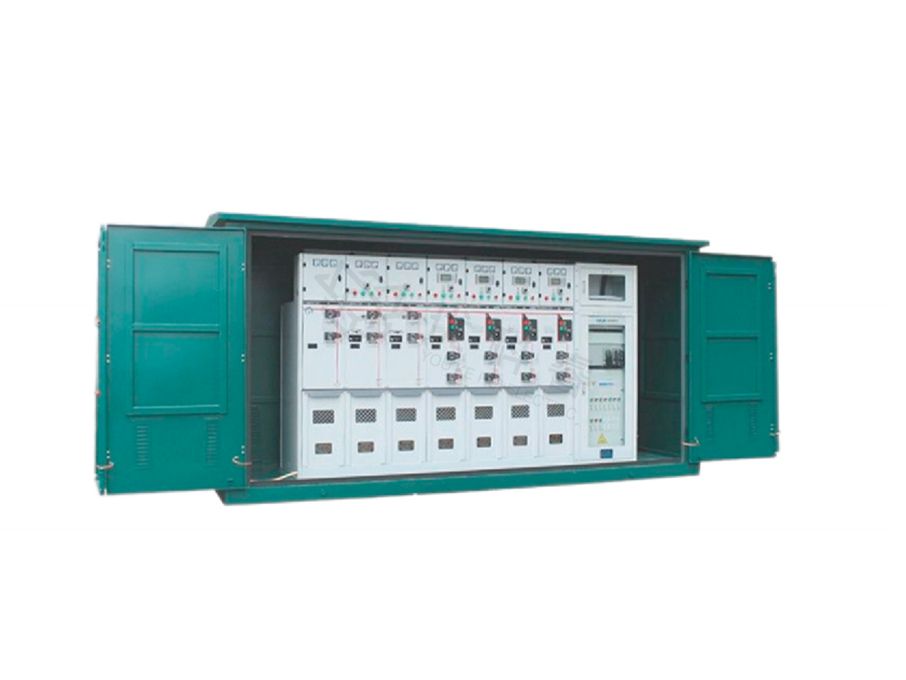

一二次融合成套环网箱

一二次融合成套环网箱由环网柜(含进出线单元、电压互感器柜)、站所终端DTU、 外箱体、连接电缆等构成。一次环网柜采用模块化设计，以其固定式与灵活扩展的完美统一， 适合终端用户或网络节点的要求，同时满足各种配电开闭所、箱变、电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。

一次环网柜气体及固体环网柜可选，站所终端DTU可根据用户需要灵活配置集中式站所终端或分散式站所终端。环网箱提供各进出线单元的三相电流和零序电流信号，提供母线三相测量电压和零序电压信号，以及二次设备工作电源和开关操作电源。站所终端整体实现三遥、线损、相间及接地故障处理、通信、二次供电等功能。站所终端具备接收线损模块采集数据的接口，同时与主站进行通讯，将电量数据.上送配电自动化主站，还具备周边智能设备的信息接入与转发、局部通信管理和区域控制功能。

优势及特点

带电部分均密封在不锈钢气箱或环氧树脂内，防护等级达到IP67，不受环境影响，抗凝露、凝霜、盐雾、污秽、抗腐蚀、耐紫外线及化学物质等；

1、所有高压带电部位及开关元件全部密封绝缘在不锈钢箱体内，结构紧凑，体积小，重量轻，全绝缘；

2、一二次设备各关键组成部件采用模块化设计，有不同模块组合实现各种主接线，形成回路开关系统；

3、采用硅橡胶连接器，实现高压部件的插接与柜体的任意扩展；全屏蔽电缆进出线；可配用真空断路器柜；

4、可加装智能感知装置；长寿命，免维护，降低运行成本；满足配网自动化升级要求；

5、一二次航插接口标准化设计，解决了配电建设中面临的一、二次接口兼容性和扩展性，一二次设 备及关键组成部件可灵活互换；

6、一二次融合成套环网箱柜采用新型智能配电终端， 接地故障检测精度高，功能及接口丰富，支持多种FA方式及智能分布式馈线自动化。硬件采用模块化总线架构，可扩展性强；

7、在传统的DTU功能基础上增加了计量级的配电线损采集功能，优化了小电流接地故障的判断和定位功能，并提高了采样频率，使得故障录波的波形更加接近真实波形。

8、完全满足国网公司配电一二二次设备的标准化要求，高度集成，提升配电设备运行水平、运维质量与效率。
